Saddle Powerbox / Queue d'aronde Pegasus Astro - PEG-SADDLEPBOX

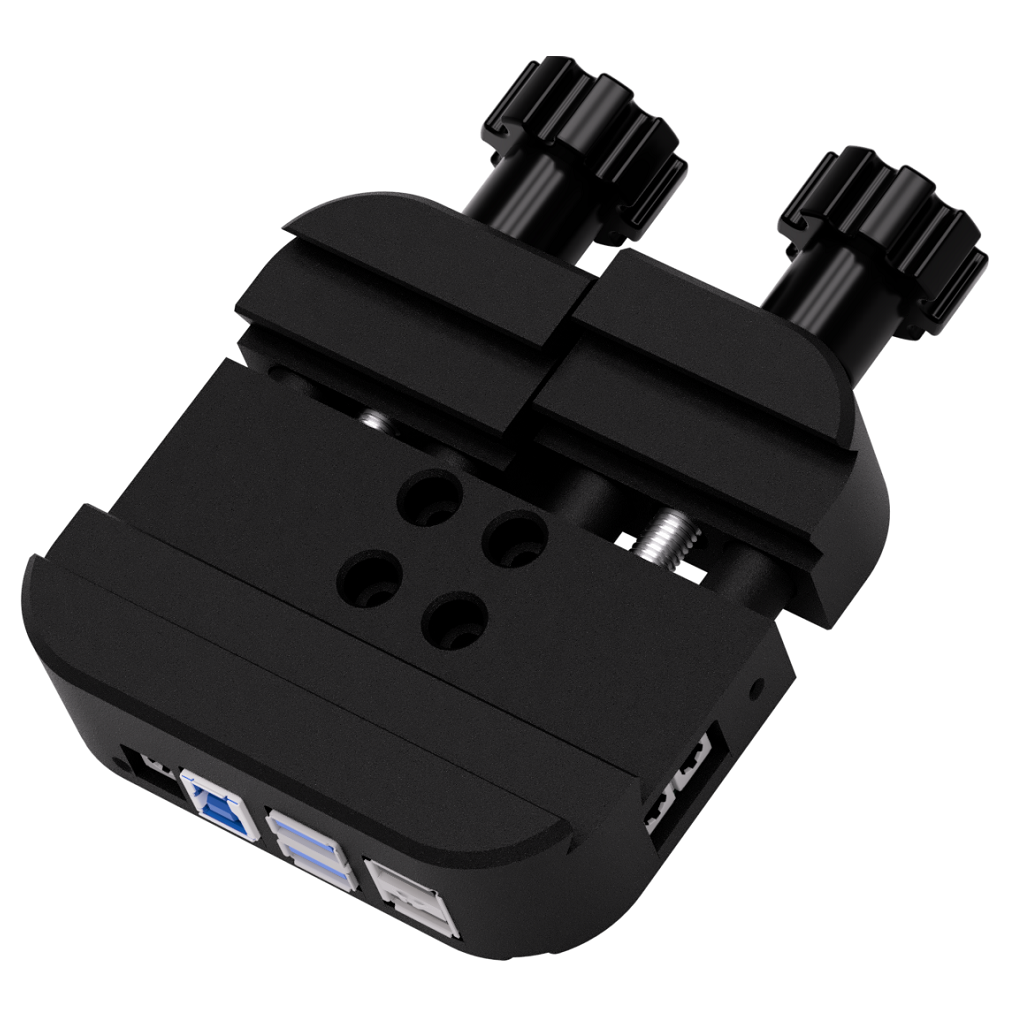

Le Saddle Powerbox est un système 2 en 1 composé d'une queue d'aronde et d'une électronique embarquée, intégrée dans la partie mécanique.

La partie mécanique : la queue d'aronde se fixe sur la monture harmonique Pegasus Astro NYX-101, et reçoit votre instrumentation optique. Elle dispose d'une double connexion compatible Losmandy (largeur 76 mm - 3") et de type Vixen (largeur 43 mm). Cette partie est façonnée en aluminium CNC robuste et de haute qualité.

Il y a deux boutons indépendants vous permettant de verrouiller votre télescope sur la queue d'aronde.

La partie électronique : intégrée à la queue d'aronde, la partie Powerbox bénéficie de fonctionnalités proches du boîtier Pocket Powerbox Advance de Pegasus Astro et permet le contrôle de votre instrumentation dédiée à l'astrophotographie.

En somme, si vous êtes lassé de gérer de multiples blocs d'alimentation, d'avoir des câbles USB et autres câbles de résistances chauffantes qui pendent du télescope, le système Saddle Powerbox de Pegasus Astro est fait pour vous. Ce produit se situe juste entre l'Ultimate Powerbox et le Pocket PowerBox de la même marque, en terme de performances et de fonctionnalités. Tandis que le boîtier dénommé Ultimate Powerbox peut gérer les caméras CCD / CMOS, le Pocket Powerbox Advance est quant à lui destiné à gérer les APN (Appareil Photo Numérique) reflex et les non reflex.

Le Saddle Powerbox doit être alimenté par une alimentation électrique 12V - 10A  / diamètre du connecteur jack → 2,1 mm (voir l'onglet "Accessoires" pour se la procurer).

Le contrôleur a été conçu pour prendre en charge jusqu'à 10 ampères de courant total.

Un transistor puissant de type mosfet fournit une l'alimentation électrique nécessaire au fonctionnement de votre équipement. Il fournit de l'électricité sur 4 sorties 12V et possède un contrôle d'allumage / extinction sur les 4 sorties (pas individuellement).

Un voltmètre précis mesure et affiche en temps réel votre tension d'entrée. Si la tension d'entrée est supérieure à 14,5V, l'alimentation est coupée instantanément pour protéger votre équipement.

De même, un ampèremètre placé sur l'entrée, indique le courant CC total consommé. Vous pouvez désormais surveiller la consommation électrique détaillée de votre équipement.

Le boîtier d'alimentation a été conçu pour produire jusqu'à 10 ampères de courant électrique, sachant qu'une configuration astrophotographique habituelle nécessite 5 à 7 ampères.

Le Pocket Powerbox Advance Gen2 peut fonctionner en tant qu'appareil autonome. Branchez simplement les câbles et vous êtes prêt pour l'astrophotographie. Donc, si vous désirez ne pas connecter un PC à chaque fois, vous avez la possibilité de ne pas à le faire.

Deux prises de modulation de largeur d'impulsion (PWM) sont capables d'alimenter vos résistances chauffantes. Ces prises peuvent être contrôlées à distance depuis votre ordinateur portable à l'aide du logiciel fourni. Le contrôleur peut régler automatiquement les niveaux de puissance de chauffage en consultant la lecture du point de rosée du capteur environnemental. Il suffit simplement de cliquer sur "Auto" et laisser le dispositif décider quand allumer / éteindre ou régler avec précision le niveau de chauffage.

Saddle Powerbox peut fonctionner en mode "prêt à l'emploi" en tant qu'appareil autonome : branchez simplement les câbles, configurez la fonctionnalité "autodew" et chaque fois que vous démarrez l'appareil, il récupère vos paramètres. Donc, si vous n'aimez pas vous connecter à un PC à chaque fois, vous n'avez pas à le faire.

Saddle Powerbox est équipé d'un témoin lumineux de type LED qui peut clignoter selon des schémas pour vous avertir de problèmes d'alimentation importants (par exemple, sur -tension ou sous-tension). De plus, la LED peut être éteinte à l'aide du logiciel. La LED est par défaut très faible, mais vous pouvez l'éteindre via le logiciel si vous souhaitez la désactiver en permanence.

Une fonction matérielle réinitialise l'appareil si, pour une raison quelconque, il n'y a pas de réponse du contrôleur pendant deux secondes : c'est une fonctionnalité intéressante dans le cas peu probable d'un gel du contrôleur, lorsque par exemple vous contrôlez un observatoire à distance et que vous devez être certain que tout fonctionne comme prévu.

Le Saddle Powerbox réunit en un seul accessoire les fonctionnalités suivantes :

• Queue d'aronde usinée CNC en aluminium
• Support en queue d'aronde compatible avec 2 modèles standards : Losmandy (largeur 76 mm - 3") et Vixen (largeur 43 mm)
• Directement adaptable sur la monture harmonique NYX-101 Pegasus Astro (adaptateurs optionnels disponibles pour les montures Sky-Watcher EQ6-R et ZWO AM5)
• 4 sorties électrique 12V DC pour un total de 10A (sorties prises jack diamètre 2,1 mm / centre positif) gérables en ON / OFF via logiciel
• Système ON / OFF géré depuis le PC
• 1 sortie de puissance réglable (3, 5, 8, 9, 12 Volts) / 3A (peut être allumé / éteint) pour alimenter votre appareil photo reflex numérique / ou non reflex
• 2 ports USB 3.0 haut débit (également compatibles pour les appareils fonctionnant en USB 2.0)
• 2 ports USB 2.0
• 2 sorties d'alimentation à connecteurs jacks 2,1 mm (vers connexion RCA - 2 câbles inclus) pour la gestion de résistances chauffantes ou de boîte à flats (4A max sur chaque sortie)
• 1 interface pour sonde environnementale (température, humidité, point de rosé) → ajustement de la mise au point en fonction de la température
• Canaux de réglage automatique de température de la résistance chauffante
• Protection contre l'inversion de polarité
• Fonctionnement USB / PC contrôlé ou autonome
• Compatibilité : ASCOM et INDI
• 2 vis ergonomiques indépendantes de serrage de queue d'aronde (partie tube optique)

Toutes les fonctionnalités sont gérées depuis un logiciel dédié compatible ASCOM.

Contenu de la boîte (voir les 5 dernières photos) :

• 1 Queue d'aronde Saddle Powerbox
• 4 câbles d'alimentation 12V DC avec connecteurs mâles jack diamètre 2,1 mm vers 2,1 mm (2 câbles longueur 1m + 2 câbles longueur 50 cm)
• 1 câble USB 3.0 type B (imprimante) longueur 1,80 m
• 2 câbles d'alimentation DC à connecteur jack mâle diamètre intérieur 2,1 mm vers connecteur RCA femelle (longueur 15 cm)

VIDÉO d'information (pensez à activer la traduction automatique)

Pour toute mise à jour, téléchargement de logiciels consulter cette page : PEGASUS ASTRO - SUPPORT
