Caméra Atik Horizon II Couleur

Marque
Atik
Référence
ATK0189
1 434,00 €

Conçue pour le ciel profond et le planétaire. Capteur CMOS couleur  de 16,2 millions de pixels (4644 x 3506 pixels), Buffer 256 Mo DDR III. Refroidissement -40°C. Possibilité de Stacking. Capteur → Panasonic MN34230 4/3" CMOS.

Quantité
nous consulter pour le stock

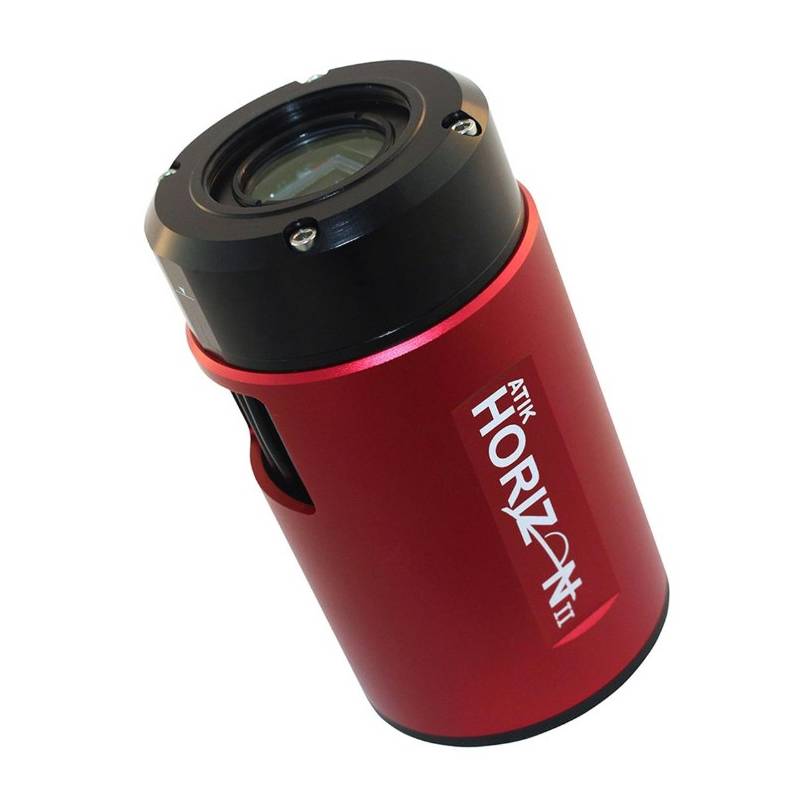

Atik améliore la caméra Horizon et présente ce modèle de caméra Horizon II dotée de performances accrues. L'Horizon II couleur est équipée du capteur couleur Panasonic MN34230 4/3" CMOS, au format 4644 x 3506 pixels. Avec des pixels carrés de 3.8 µm, ce capteur couleur a une dimension de 17,65 x 13,32 mm. Nul besoin de filtres interférentiels colorés devant le capteur, cette caméra restitue directement les couleurs de l'Univers.

L'Horizon II permet d'être utilisée dans différents modes qui s'accomoderont avec la discipline que vous souhaitez exercer (mode planétaire, acquisition rapide sur des objets brillants, ou bien en mode longue pose pour les objets du ciel profond).

Ainsi le PowerSave Mode permet de réaliser des images de haute qualité. Quant au Fast Mode, il est adapté à la prise d'images rapide, typiquement 8 images par seconde en mode plein format du capteur, et jusqu'à 300 images par seconde en fenêtrant votre image.

L'électronique de la caméra Horizon intègre un système buffer (mémoire tampon) de 256Mo DDR III qui permet de bénéficier pleinement de la haute vitesse de débit du port USB 3.0, induisant une grande rapidité de lecture du capteur une fois la pose photographique terminée. Grâce à cette électronique renforcée, vous pouvez utiliser de longs câbles USB (entre la caméra et l'ordinateur) sans perte de signal, et sans artéfacts causés par le transfert USB lors de la lecture du capteur.

En mode planétaire, une haute vitesse d'acquisition combinée à une haute vitesse de lecture, permet de "figer" la turbulence et donc d'obtenir une image finale pourvue de nombreux détails.

En ciel profond, l'Atik Horizon II peut être utilisée en mode "Stacking", qui consiste à accumuler une multitude de poses très courtes et d'obtenir une image finale "lissée" comportant plus de signal : les objets du ciel profond s'affichent en quelques secondes sur votre écran d'ordinateur, et les images s'accumulent au fur et à mesure des poses. Voir le lien vidéo en fin de descriptif.

Cette technique est désormais souvent utilisée dans le domaine du ciel profond : il est possible d'obtenir des images qui seront très peu dégradées par la turbulence, en prenant des milliers d'images de quelques secondes de poses. Après empilement de ces dernières lors du traitement, vous obtiendrez au final une image lumineuse et très résolue. Les courtes poses ne sont ni dégradées par la turbulence (qui n'a pas le temps de faire son effet) ni par les éventuels défauts de suivi de la monture. Ces deux facteurs sont amplifiés lors des longues poses classiques.

Le tour de force se trouve dans son logiciel Infinity Software qui permet donc un empilement des images en temps réel : la première image, posée quelques secondes, vous apparaîtra "bruitée", mais la seconde vous paraîtra meilleure, la troisième encore moins bruitée, etc... Le logiciel est également capable de détecter et compenser une éventuelle rotation de champ dans le cas où vous imagez avec une monture altazimutale (non équatoriale). De même, il n'est pas nécessaire de parfaire l'alignement polaire si vous êtes en mode équatorial, puisque le logiciel détecte de lui-même le déplacement des étoiles d'une image à l'autre et les aligne automatiquement lors de l'empilement d'images. Si le suivi de votre monture est médiocre ou si une rafale de vent fait vibrer votre instrument durant la pose de quelques secondes, le logiciel détecte le défaut de suivi et rejette l'image au lieu de l'empiler avec les précédentes.

Le corps de la caméra permet d'obtenir un refroidissement contrôlé jusqu'à -40°C en dessous de la température ambiante. Le refroidissement du capteur donnera des images brutes très peu bruitées à la base, appuyé par ce refroidissement performant.

Les problèmes classiques de givrage d'une caméra CCD ont été grandement minimisés sur le modèle Horizon : tout comme l'Atik 383L+, elle est dotée d'un hublot en verre de Quartz, qui empêche la formation de buée sur l'extérieur du hublot lors de la phase de refroidissement. Ceci donnera une très longue durée de vie à vos recharges de dessicants (absorbeurs d'humidité).

Le diamètre relativement réduit du boîtier de la caméra Horizon (74 mm), permet de la coupler en mode "Fast-Star" sur les télescopes de type Schmidt-Cassegrain, pour l'astrophotographie rapide à très grand champ. Ce mode à court rapport "focale / diamètre" consiste à remplacer le miroir secondaire du télescope par la caméra au diamètre réduit, permettant de laisser passer un maximum de lumière vers le miroir primaire du télescope.

Caractéristiques : Voir l'onglet "Fiche Technique"

Galerie d'images des caméras ATIK

Tous les pilotes sont téléchargeables sur le site Atik.

Réf Atik : ATK0189

ATK0189
Type de capteur :
CMOS 12 bit - Couleur
Taille du capteur :
17,64 mm x 13,32 mm (diagonale 21,9 mm)
Nombre de pixels :
4644 x 3506 pixels (16,7 millions de pixels)
Taille des pixels :
3,8 µm x 3,8 µm
Capteur :
CMOS 4/3" Couleur Panasonic MN34230
Connexion :
USB 3.0 (ou USB 2.0)
Conversion A/D :
12 bit
Refroidissement :
Thermoélectrique -40°C sous la température ambiante. Allumage/extinction par logiciel.
Compatibilité :
Artemis Capture, Dusk, Infinity et nombreux pilotes ASCOM.
Poids :
525 g
Longueur Boîtier :
130 mm
Diamètre Boîtier :
74 mm
Courant d'obscurité :
0,016 e- / pixel / seconde à -10°C
Anti-Blooming :
NON - Full Well Capacité : ~20,000e-
BackFocus (distance Châssis - Capteur CCD) :
13 mm ±0,5 mm
Modèle :
Caméra Atik Horizon II Couleur
Livré avec :
Adaptateur 2" (50,8 mm) / 1 câble USB 3.0 (3m) / câble de connexion batterie 1,8 m / 1 CDRom (pilotes, logiciel, manuel en PDF) / Dessicants de remplacement

Télécharger

Manuel Horizon 2

Télécharger (647.69k)

Méca Horizon 2

Télécharger (245.3k)
