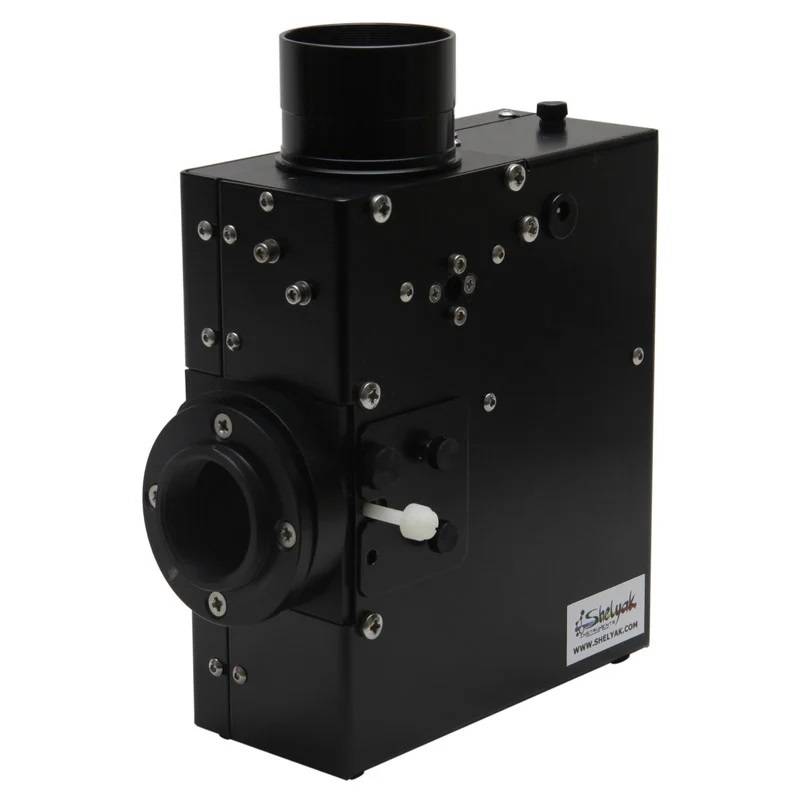

Spectroscope Lisa Shelyak à fente domaine Infrarouge - PF0021IR

Marque
Shelyak
Référence
PF0021IR

Spectroscope Basse résolution LISA Haute luminosité pour l'imagerie de spectres dans le domaine du proche Infra-Rouge.

Quantité

LISA est un spectroscope basse résolution et haute luminosité F/5, R~1000. Il s’agit du module de base pour le domaine proche Infra-Rouge (650-1000 nm). Il est livré avec une valise avec mousse protectrice.

LISA est livré avec une interface télescope pour filetée en M42 mm x 0,75 mm (tirage 41 mm).

Son module d’étalonnage (en option) permet de réaliser très facilement des calibrations grâce à une lampe Argon/Néon qui procure un grand nombre de raies en émission sur toute la plage spectrale du LISA. Ce même module est équipé d’une lampe Tungstène permettant de réaliser des flats.

Avec un pouvoir de résolution R = 1 000 avec une fente de 23 µm, son domaine spectral couvre le domaine du proche Infra-Rouge (650-1000nm).

LISA est livré avec une interface télescope pour filetée en M42 mm x 0,75 mm (tirage 41 mm).

L’ouverture du LISA à  f/5 le rend particulièrement adapté aux objets faibles, il pourra être installé sur des télescopes ou lunettes nativement à f/5 mais également sur tout type de télescope Schmidt Cassegrain ou Ritchey Chrétien en utilisant un réducteur de focale pour ramener la focale native de ce genre de télescope généralement à f/10 ou f/8 à une focale proche de 5.

Grâce à sa fente réfléchissante, le Lisa permet de positionner et de maintenir la cible dans la fente avec précision. Une caméra de guidage (non fournie) permet d’asservir les mouvements du télescope (autoguidage), et assurer une observation optimale.

La fente interchangeable fournie en standard (15-19-23-35µm) permet d’adapter l’instrument à toutes les situations observationnelles, en privilégiant si besoin la résolution ou la luminosité. D’autres fentes sont également disponibles en option (fentes larges, fentes photométriques), pour étendre encore les possibilités.

Le LISA est livré d’origine avec une bague au coulant 2″. Le coulant peut se démonter et laisser place à un filetage M42 x 0,75 mm (T2).

L’interface avec la caméra d’acquisition est également en M42 mm x 0,75 mm (T2) avec un tirage de 54,9 mm, la caméra de guidage elle est en monture C avec un tirage de 17,5 mm.

Pour les caméras ATIK. il faut une bague de 13mm de long (tirage mécanique – ou backfocus – de 13mm). Nous proposons un large choix de bagues d’adaptation dans notre catalogue d’accessoires.

LISA est largement utilisé de par le monde et vous pourrez trouvez de nombreux exemples d’utilisation ainsi que des conseils sur la liste de discussion Spectro-L: http://groups.yahoo.com/group/spectro-l/ ou encore sur le forum de spectroscopie : ARAS

Le Lhires III offre les fonctions suivantes :

  • Pouvoir de résolution R ~1000 (avec la fente de 23 µm)
  • Collimateur F=130 mm F/5
  • Haute efficacité grâce à un réducteur de focale interne
  • Réseau de 300 tr/mm blazé à 500 nm
  • Fente réfléchissante pour un guidage précis (4 positions 15/19/23/35 µm)
  • Longueur de la fente : 4 mm
  • Domaine proche Infra Rouge (650-1000 nm)
  • Interface caméra d'acquisition : M42 mm x 0,75 mm / tirage 41 mm
  • Interface caméra de guidage : M42 mm x 0,75 mm / tirage 54,9 mm
  • Longueur d’onde sélectionnée par micromètre dans tout le domaine Infra-Rouge (650-1 000 nm)
  • Livré dans une mallette rigide

Test LISA

Manuel d'utilisation LISA

Caractéristiques : Voir l'onglet "Fiche Technique"

Réf : PF0021IR

PF0021IR
Poids :
1 400 g
Coulant :
50,8 mm
Modèle :
LISA - IR
Rapport F/D :
5
Longueur :
Fente → 4 mm
Livré avec :
Valise de transport, en aluminium.
Réseau :
OUI
Nombre de traits par mm :
300 traits / mm
Résolution :
R ~1000 pour fente 23 µm
Type de Fente :
15 / 19 / 23 / 35µm
Interface Télescope :
M42, pas de 0,75
Tirage 41 mm
