Diviseur optique Guideur hors axe OAG Askar filetages M54-M48-M42
- Marque
- ASKAR | SHARPSTAR
- Référence
- ASM54OAG
Diviseur optique guideur hors axe Askar, avec filetages en M54 x 0,75 mm, M48 et M42. Permet de guider un instrument directement au foyer, sans ajout d'instrument guide en parallèle. Compatible avec la majorité des instrumentations d'astrophotographie.

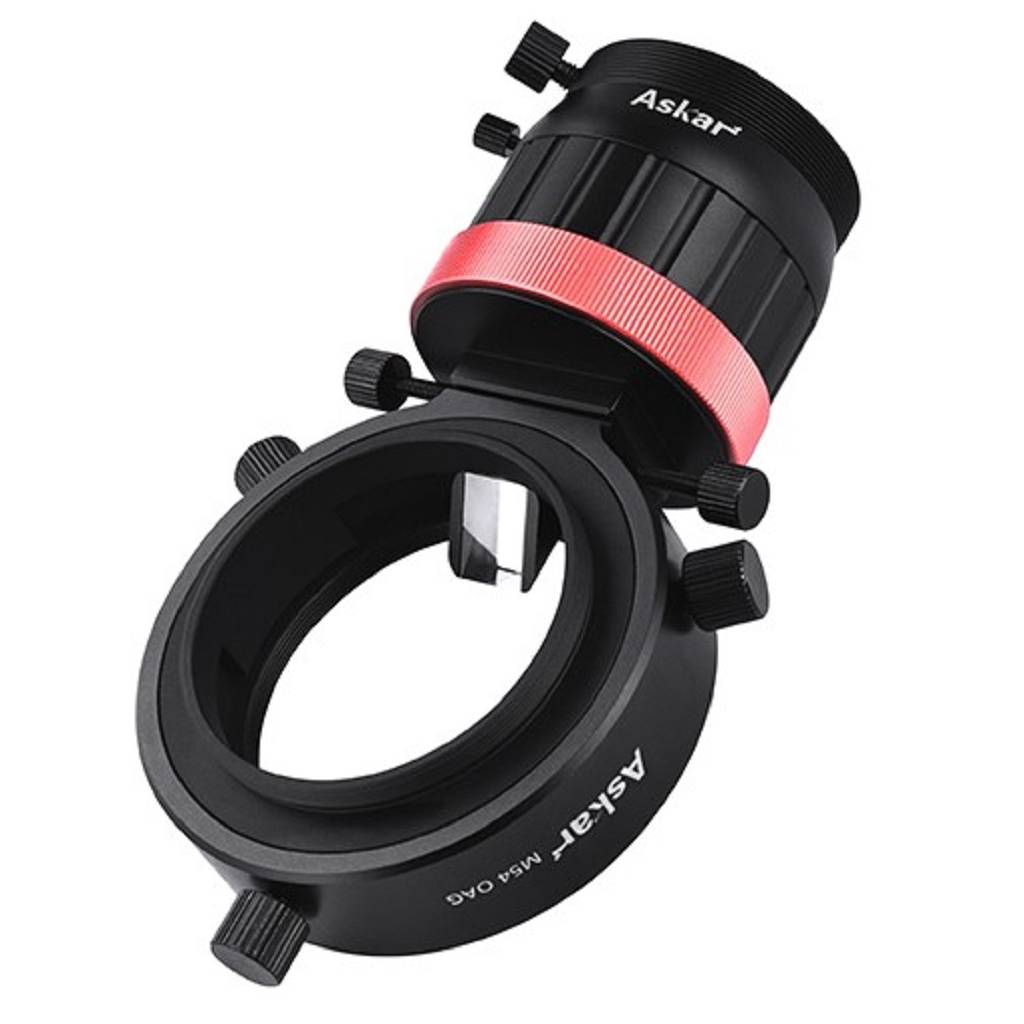

Le diviseur optique Hors Axe Askar avec filetage M54 (OAG → Off-Axis Guider) est doté d'un petit prisme qui prélève une partie de la lumière au niveau du plan focal de votre instrument, de manière à viser une étoile guide sans empiéter sur le champ de votre imageur (Caméra CCD/CMOS ou Appareil Photo Numérique - APN). Il est compatible avec la majorité des caméras, roues à filtres, correcteurs de champ, réducteurs de focales et adaptateurs filetés.
- Connexions côté caméra: Filetages mâles en M42 x 0,75 mm (T2), M48 x 0,75 mm et M54 x 0,75 mm
- Connexions côté télescope: Filetages femelles M42 x 0,75 mm (T2), M48 x 0,75 mm et M54 x 0,75 mm (filetage femelle M54 dans l'OAG)
- Longueur optique : 19,5 mm
- Distance Prisme au filetage T2 de la vue latérale : 33 mm (sans extension de 1,25")
- Distance Prisme au filetage externe côté caméra : 8 mm
- Prisme : dimensions 10 mm x 10 mm
- Compatibilité : marques Askar et ZWO
Eléments livrés (voir aussi dernière et avant-dernière photos) :
- Diviseur optique OAG Askar
- Adaptateur pour télescope fileté en M48 et T2 (M42)
- Anneau de réglage pour filetage M54
- Adaptateur de la caméra aux filetage en M54, M48 et T2
Remarque :
La distance de référence entre le bord du Diviseur Optique (sans la bague adaptatrice) et le capteur de la caméra imageur doit être de 35 mm pour permettre une bonne plage de mise au point de la caméra de guidage.
Ce paramètre pris en compte, vous pouvez facilement calculer l'épaisseur de la bague intermédiaire qui vient s'intercaler entre la caméra imageur et l'OAG, si celle fournie de 18 mm ne permet pas une correcte mise au point de la caméra de guidage.
SharpStar / Askar
Réf : SS-AS-M54OAG
