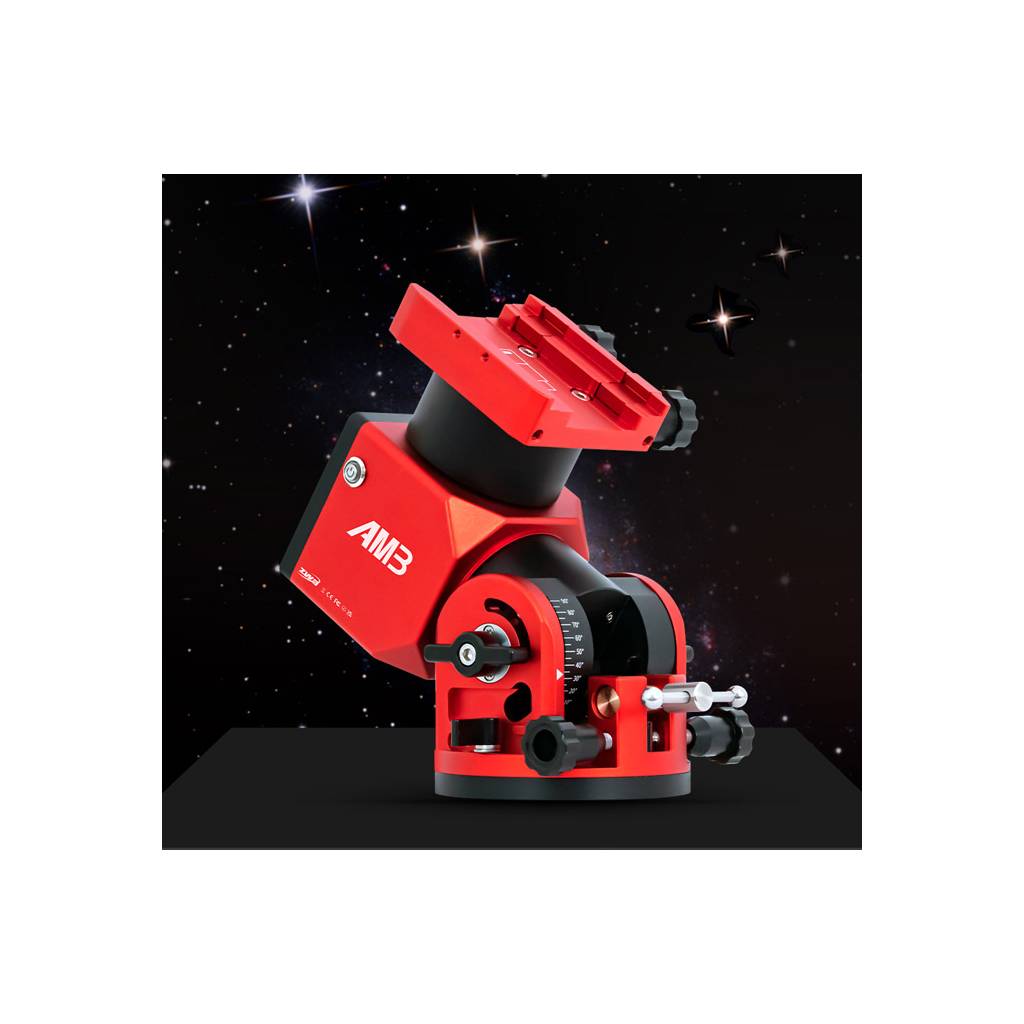

Monture équatoriale / Altazimutale ZWO Harmonic AM3N avec trépied TC40 carbone

La monture Harmonic AM3N ZWO fonctionne sur le principe de la motorisation à entraînement harmonique, une technologie éprouvée souvent utilisée en robotique et dans l'aéronautique. L'AM3N vient remplacer l'AMN3.

Le modèle présenté est livré avec le trépied carbone TC40.

La technologie Harmonique est basée sur l'utilisation de réducteurs elliptiques et de courroies synchrones. De ce fait, la monture AM3N offre une capacité de charge de 8 kg sans utilisation de contrepoids, et jusqu'à 13 kg en utilisant un contrepoids optionnel, pour un poids de tête de monture de seulement 4,1 kg. Notre conseil sera toutefois de limiter sa capacité de charge à 6 kg sans contrepoids, et de l'utiliser tout de même avec sa barre de contrepoids optionnelle (plus 1 contrepoids optionnel) en vue d'une utilisation optimale avec des résultats de qualité. Une charge à partir de 3 kg de tube optique peut justifier le montage de la barre de contrepoids.

L'AM3N peut être utilisée indifféremment en mode azimutal ou en mode équatorial, et est pilotable soit par raquette de commande, soit en surfant sur une application dédiée, installé sur votre Smartphone ou votre ordinateur.

La mise en route se fait via une alimentation électrique 12V 5A (non fournie) à brancher directement sur l'appareil (voir l'onglet "Accessoires"). La fiche d'alimentation est de type DC 5,5 - 2,1 mm, centre positif (12V et > 3A).

Les montures équatoriales allemandes classiques nécessitent d'être contrebalancées par un ou plusieurs contrepoids, il n'est pas aisé de conserver un équilibrage acceptable en ascension droite et en déclinaison quelle que soit la position du tube. Le transport d'une telle monture est parfois une épreuve pour l'astronome amateur nomade. L'AM3N ZWO harmonique peut répondre à ce genre d'inconvénient : sa mécanique est basée sur un engrenage à onde de déformation, composé de 3 éléments :

• Un moyeu elliptique (le générateur d'onde)
• Une couronne déformable liée à l'arbre de sortie et une couronne extérieure solidaire du bâti de la monture
• L'ensemble constitue un réducteur elliptique accompagné de courroies synchrones qui offrent un rapport de transmission très important : 300:1ème dans le cas de la monture AM3N.

Pour cela, la société ZWO s'est associée à un fabricant de réducteurs mécaniques reconnu afin de réaliser un modèle adapté aux besoins de l'astronomie amateur, en y associant notamment une courroie synchrone. Le résultat est un système d'entraînement doux proposant une erreur périodique faible et un couple (une force) important. A ce propos, la monture est livrée avec son rapport test d'erreur périodique.

Caractéristique de la version "N" de l'AM3N (Génération 2) par rapport à la version AM3 simple

• Pilotage possible en Bluetooth (depuis l'application mobile)
• Poids légèrement augmenté : de 3,9 à 4,1 kg
• Queue d'aronde femelle modifiée (fixation de l'instrument d'optique) : elle inclut une sortie d'alimentation électrique (DC) et un port USB de Type-C
• Evitement de l'enroulement des câbles lors de la rotation de l'axe de déclinaison
• Facilité d'utilisation améliorée : avec l'intégration de tête de vis pour clef hexagonale, magnétisée pour le stockage
• Modification du réglage en azimut : plus intuitif (plus besoin de verrouillage)
• Consommation électrique : Pour augmenter la stabilité lors de la charge, la consommation est augmentée en mode suivi et en pointage automatique (GOTO)
• Température d'utilisation : Augmentation de la plage de fonctionnement à partir de -20° (-15° pour la version AM3)

La monture AM3N est utilisable soit en mode équatorial, soit en mode azimutal. Le passage de l'un à l'autre (à vide) est très facile et rapide, du fait de son faible encombrement. L'inclinaison de l'axe polaire est réglable de 0 à 90°. L'application de commande et les pilotes de la monture prennent bien-entendu en charge les 2 types de fonctionnement.

Sur cette monture, privilégiez des instruments à focale pas trop importante, réservez-la pour des observations relativement grand champ (jusqu'à 1 mètre de focale), c'est bien dans ces domaines que la monture excelle vraiment.

La monture ZWO AM3N est équipée d'une motorisation double axe qui assure le suivi sidéral, les pointages automatiques ou manuels, ainsi que l'autoguidage.

Une raquette de commande à joystick est fournie avec : elle dispose du pointage automatique, opéré via l'application sur Smartphone ou par l'intermédiaire de programmes tiers via un pilote ASCOM. La monture est pilotable aussi bien par une connexion Wi-Fi et Bluetooth intégrée, gérée par une interface web, que par une connexion filaire via USB. La mise à jour des firmwares de la raquette de commande et de la monture est très simple et facile à mettre en œuvre.

Au sujet du contrôle sans fil via des applications mobiles, vous pouvez utiliser la monture directement depuis votre téléphone grâce à une application intuitive proposant un joystick à l'écran : il s'agit des applications "Tonight’s Target", "GOTO", "Live Preview" et bien plus encore.

La monture est compatible avec ASCOM, INDI, ASIAIR et d'autres plateformes.

Compatible avec le boîtier ASIAIR Plus, la monture AM3N s'intègre parfaitement dans une configuration astrophotographique complète, basée sur les caméras, roues à filtres ou moteurs de mise au point de marque ZWO.

Monture Harmonic AM3N est livrée avec une raquette de commande à joystick et 1 cordon pour la raquette. La monture est livrée avec son trépied carbone TC-40, mais sans contrepoids (voir l'onglet "Accessoires).

CONTENU DE LA LIVRAISON : voir dernière photo.

Caractéristiques : Voir l'onglet "Fiche Technique"

Photos non contractuelles.
