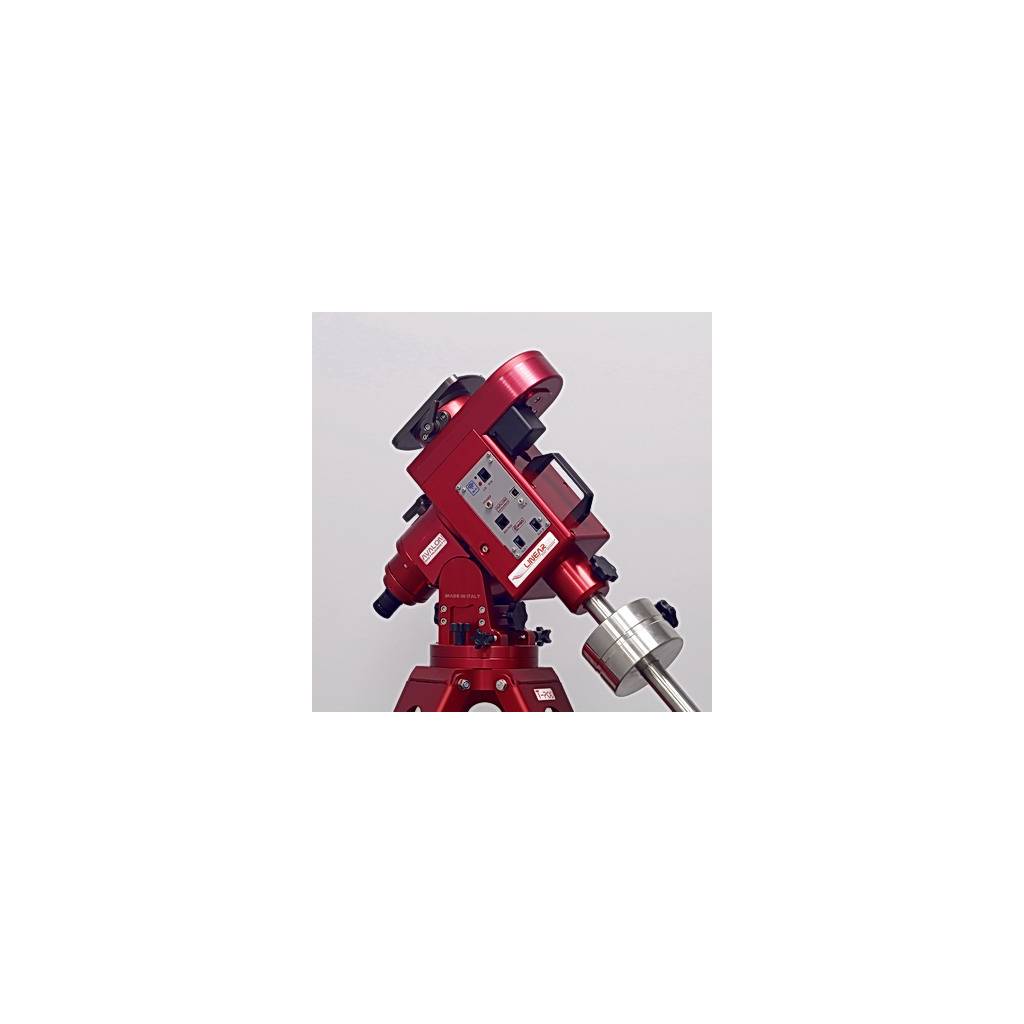

Monture équatoriale Avalon Linear HQ Wifi - AV-1LNR004

Marque
Avalon
Référence
AV-1LNR004
5 541,00 €

Monture équatoriale Avalon Linear HQ (motorisation de haute qualité), conçue pour l'astrophotographe exigeant. Monture GoTo. Capacité de charge 20 kg. Pilotable en Wifi ou USB. Stable, robuste, précise, silencieuse et transportable.

Quantité
nous consulter pour le stock

La monture équatoriale Avalon Linear HQ est un modèle d'excellence pour la pratique de l'astrophotographie. Le terme HQ (High Quality pour Haute Qualité) signifie que ce modèle est équipé sur ses 2 axes, d'une motorisation plus précise encore (400 pas par  que les modèles Linear conventionnels.

D'un poids d'environ 15 kg, elle est capable de supporter une charge de 20 kg en astrophotographie et 25 kg en mode visuel. Elle peut ainsi accueillir un tube optique jusqu'à 280 mm de diamètre (11") de type Schmidt-Cassegrain, pouvant ensuite être chargé en matériel d'astrophotographie.

Le pilotage se fait soit par câble USB conventionnel, soit sans aucun fil, via le système Wifi.

Avalon destine la communication Bluetooth plutôt au pilotage des montures via votre Smartphone de type Androïd. Quant au système Wifi, il est plutôt destiné aux usagers d'Iphones Apple.

La monture Linear Wifi est équipée d'une barre de contrepoids rapidement démontable de 30 mm de diamètre, sur laquelle vient coulisser un contrepoids en inox de 6 kg.

Le système d'entraînement de l'Avalon Linear Wifi présente un suivi stellaire régulier avec une courbe d'erreur périodique de seulement ± 5 à 7 secondes d'arc. L'erreur périodique, provoquée par la mécanique d'une monture, induit un défaut de suivi stellaire qui se traduit par un bougé des étoiles sur votre image finale. La monture Avalon Linear ne souffre pas de ce défaut : le suivi demande très peu de corrections lors de séances d'astrophotographie, il en résulte des images aux étoiles très ponctuelles et définies, avec une détectivité maximale en terme de profondeur des clichés. Les montures Avalon sont de ce fait certainement les montures les plus faciles à autoguider de tout le marché.

Le niveau sonore lors du pointage est très faible et le jeu mécanique (backlash) inexistant lors de l'inversion du sens des moteurs ; en effet, la monture Linear est équipée de la technologie "zero-backlash", induit par un entraînement des axes par courroies à 4 niveaux de réduction, et non par roues dentées. L'effet des courroies multiples, provoque une erreur périodique de suivi qui s'inscrit sur de grandes amplitudes et ne comporte aucun "à-coup" sur de courtes périodes, comme c'est le cas avec un système d'entraînement par roues dentées. L'autoguidage n'en est que plus facilité sur la Linear et le suivi stellaire final frise la perfection, y compris sur un long temps de pose photographique de plus de 30 minutes.

Cette précision de suivi stellaire est telle, que la firme Avalon Instruments a jugé inutile d'équiper leur monture Linear d'un système PEC (Correction d'Erreur Périodique). Ce système PEC équipe de nombreuses montures de qualité et sert à réduire électroniquement les défauts de suivis d'une monture équatoriale.

La bonne nouvelle, est que la monture Avalon Linear Wifi se pilote littéralement "au doigt et à l'œil" sans fil grâce au système Wifi, depuis votre Smartphone ou votre tablette : d'un simple clic du doigt, vous connectez la monture au logiciel de planétarium choisi (par exemple Star Safari), et vous cliquez sur l'écran soit sur une planète, soit sur une étoile ou un objet du ciel profond... Ainsi la monture dirigera en quelques secondes votre instrument sur l'objet choisi, et ce très précisément.

L'autre bonne nouvelle vient encore une fois du système d'entraînement par courroies : il ne demande aucun rééquilibrage de la monture lors du basculement obligatoire imposé par le passage au méridien de la monture. Un gain de temps particulièrement appréciable en astrophotographie, tandis que les autres montures du marché nécessitent souvent ce rééquilibrage, provoqué par le système d'entraînement par roues dentées. Ces courroies sont en polyuréthane renforcé par fils d'acier, une matière conservant ses capacités structurelles au cours du temps, y compris sous de fortes contraintes thermiques.

Chaque élément de la tête de la monture est fabriqué à partir d'un seul bloc d'aluminium grâce à une machine outils basé sur 5 axes : il en résulte un usinage réalisé en une seule fois, sans démontage et remontage de la pièce dans la machine à usiner. Cette méthode assure une parfaite orthogonalité des axes, avec une précision voisine du millième de degré.

La stabilité de cette monture, la facilité d'utilisation de son logiciel, la qualité de son suivi et la précision de son pointage automatique, en font un outil très performant pour l'astrophotographe pour obtenir des clichés de qualité en longues poses.

Pour cela, un port d'autoguidage compatible ST-4 équipe le panneau de contrôle de la monture ; vous pourrez ainsi relier une caméra d'autoguidage à votre monture et obtenir un suivi parfait. La dernière photo donne une indication des paramètres à rentrer dans le logiciel de guidage PHD2, en fonction de la focale de votre instrument.

La monture Avalon Linear peut aussi être connectée à un ordinateur via un câble USB. Une fois la communication établie entre le PC et la monture, un bon nombre de logiciels de type planétarium peuvent être utilisés pour piloter la monture ou pour télécharger la dernière mise à jour disponible (firmware), en vue d'améliorer ses performances. Les câbles CCD ou de connexion, peuvent être passés dans l'axe polaire de la monture (à condition de retirer le viseur polaire), afin de réduire leur encombrement et pour éviter qu'ils ne se prennent dans le mécanisme.

La prise en main de la raquette de commande StarGO est accessible à tous : les quatre touches de directions (Nord, Sud, Est et Ouest) permettent d'orienter la monture sur tous le ciel à la vitesse voulue, du pointage au centrage. Pour cela, deux touches dédiées à la vitesse des moteurs (speed + et speed -) permettent une gestion simple de la vitesse des mouvements. De même, la raquette StarGO comporte deux autres boutons (focus + et focus -) pour gérer les moteurs de mise au point électrique (focuseurs électriques).

Pour une mise en station précise, la monture est équipée d'un viseur polaire éclairé, inséré dans l'axe polaire de la monture. Il est conçu pour l'hémisphère Nord et Sud ; une échelle graduée en latitude et un petit niveau sphérique intégré, permettent de réaliser un préréglage de jour. Ce préréglage devra être affiné de nuit sur l'étoile polaire, grâce à un mouvement fin en azimut qui facilite l'orientation précise de la monture sur le méridien local.

L'assemblage des tubes optiques sur la monture Avalon Linear est rapide et sécurisé, grâce à la queue d'aronde standard de type Losmandy, d'une largeur de 75 mm, déjà fournie avec de nombreux instruments.

Monture livrée dans une boîte de transport avec mousse, sans trépied ni instrument d'optique.

Caractéristiques : Voir l'onglet "Fiche Technique"

Photos non contractuelles.

"Les descriptions (techniques et éléments fournis) sont maintenues à jour au maximum de nos capacités, il peut cependant arriver que les fournisseurs modifient certains éléments sans préavis".

Réf Avalon : AV-1LNR004

AV-1LNR004
Hauteur :
Environ 43 cm
Largeur :
Environ 43 cm x 12 cm
Autoguidage :
OUI - port d'autoguidage compatible ST-4
Connexion :
Port RS-232 pour communication avec PC , USB ou Wifi
Monture :
Équatoriale allemande Goto - motorisée double axes
Compatibilité :
Queue d'aronde femelle de type Losmandy avec vis de serrage
Garantie :
2 ans (extensible à 5 ans pour le système de transmission par courroies)
Alimentation :
15V - 4A stabilisée
Modèle :
Monture équatoriale Avalon Linear HQ Wifi
Poids :
Monture 14,9 kg + 1 contrepoids inox de 6 kg + 1 barre de contrepoids
Correction de l'Erreur Périodique (PEC) :
NON (pas nécessaire sur les montures Avalon)
Viseur polaire :
OUI (type Sky-Watcher) Losmandy en option
Monture GOTO :
OUI (Système StarGO)
Trépied :
NON (adaptation de la base, compatible Baader et Sky-Watcher)
Modes de suivis :
Sidéral, Lunaire ou Solaire
Capacité de charge :
20 à 25 kg
Plage de réglage en Latitude :
10 à 70°
Plage de réglage en Azimut :
10°
Axes :
En acier, diamètre 35 mm, 2 roulements coniques Ø 62 mm + 1 roulement Ø 72 mm + 1 roulement Ø 45 mm.
Barre de Contrepoids :
30 mm de diamètre, 43 cm de long.
Transmission :
Par 4 courroies sur les 2 axes
Précision de suivi :
± 5 à 7 secondes d'arc
WiFi :
OUI
Motorisation :
Moteurs HQ Résolution 400 pas

Télécharger

Manuel Linear Avalon

Télécharger (650.8KB)
