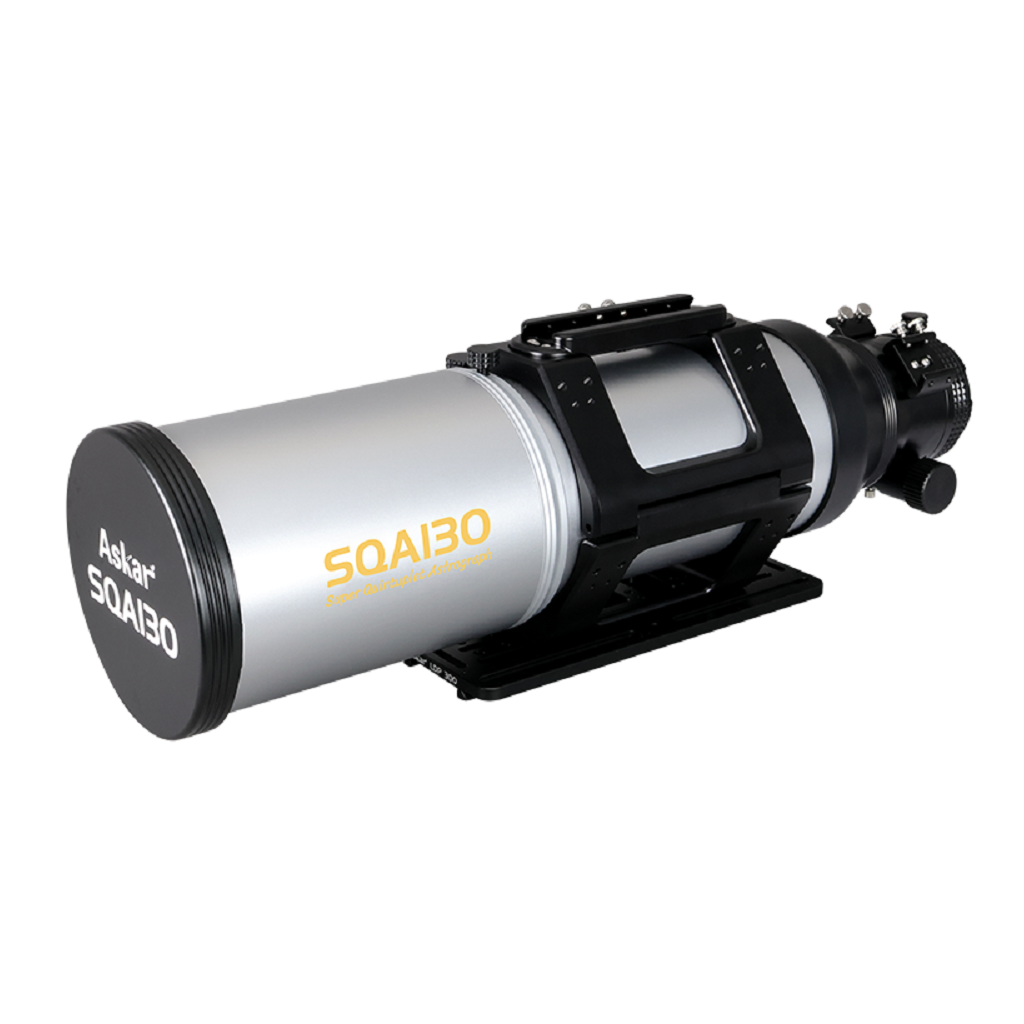

Lunette Askar SQA130 624mm F/4,8 Quintuplet Petzval Apochromatique

L'astrographe SQA130 possède un objectif quintuplet apochromatique de 130 mm de diamètre et 624 mm de focale. Son chemin optique Petzval est composé d'un quintuplet apochromatique (5 lentilles) traité multi-couches : il diffuse très peu la lumière (l'objectif triplet frontal est en verre SD et délivre des images nettes, avec des étoiles ponctuelles et contrastées jusque sur les bords du champ.

La SQA de 130 mm recueille 50% plus de lumière que le modèle plus petit, la SQA106mm.

Les étoiles situées au centre du champ photographique présentent un rayon RMS inférieur à 2 µm sur un cercle d'image de 44 mm de diamètre. Sur un cercle d'image jusqu'à 55 mm, le rayon passe à un peu moins de 2,4 µm, offrant ainsi un plein champ stellaire d'une finesse remarquable.

Le champ bénéficie aussi d'un excellent éclairement avec des données MTF optimales (Modulation Transfer Function, Fonction de Transfert de Modulation en français). En efffet, l'éclairement relatif peut dépasser 95 % de luminosité sur un cercle d'image de 44 mm et 85 % sur le cercle d'image de 55 mm de diamètre.

La conception optique Petzval génère automatiquement un champ plan et ne nécessite pas d'ajustement de backfocus de par sa conception mécanique, l'instrument par conséquent est directement utilisable tel quel, sans réglage optique excepté la mise au point.

L'objectif frontal est un triplet doté de deux éléments séparés, en verre SD. Il en résulte une image plane sur un cercle d'image de 44 mm de diamètre, permettant l'utilisation de caméra d'imagerie à capteur grand format. Cette image de la nébuleuse d'Orion M42 ou aussi celle de la nébuleuse de ma Mouette NGC 2327, témoignent de la qualité de cette lunette. Ces images ont étéréalisées avec une caméra noir et blanc (monochrome) ZWO 2600MM.

En astrophotographie, cette lunette excelle donc pour l'imagerie de grandes nébuleuses, de champs de galaxies, d'amas ouverts et de grandes comètes...

L'optique de 130 mm est protégée par un pare-buée rétractable de 180 mm de diamètre extérieur (voir vidéo), suffisamment long pour jouer pleinement son rôle. Une fois le pare-buée rétracté pour le transport ou le stockage, la lunette mesure 650 mm de long (764 mm pare-buée déployé).

Le système de mise au point, situé à l'arrière de l'objectif, est manuel et rotatif. Le système de mise au point est un R&A (Rail & Pignon) démultiplié au 1/10ème de tour. La démultiplication 1/10ème, apporte une précision redoutable sur la mise au point. Son diamètre de 3.2" (81 mm) en fait un porte-oculaire robuste, doux et précis. Il est doté d'un débattement (course) de 30 mm.

Le porte-oculaire est rotatif sur 360° pour pouvoir cadrer l'objet céleste à photographier. Le porte-oculaire rotatif permet d'orienter votre imageur de manière à optimiser le cadrage de l'objet céleste à photographier, en particulier si cet objet s'étale sur un champ large. La partie démultipliée 1:10ème de la mise au point, est à même de recevoir un système de mise au point électronique comme le focuseur électrique EAF de ZWO pour éviter toute vibration indésirable lors de la mise au point.

Le porte-oculaire de la lunette est surmonté de 2 sabots femelles pouvant revcevoir un chercheur optionnel et une lunette guide optionnelle.

L'arrière de la lunette comporte un filetage mâle en M76 mm x 1 mm, sur lequel est vissé une bague avec, en sortie, un filetage mâle en M68 mm x 1 mm. Sur ce filetage, vient se visser une bague femelle-femelle en M54 mm x 0.75 mm, puis une autre en filetage M48 x 0,75 mm. Cette dernière comporte à l'intérieur (côté tube optique) un filetage femelle en M48 mm x 0,75 mm pour y adapter un filtre de diamètre 50,8 mm (2"). Chacun des 2 adaptateurs se visse à l'arrière de la lunette, sur le filetage M76 (voir vidéo).

Grâce à la formule optique Petzval, nul besoin pour l'astrophotographe de calculer un quelconque backfocus.

En tout, 3 sabots femelles permettent de recevoir un chercheur (non inclus) doté de son support standard ou bien une lunette guide : 2 sabots sont situés sur le porte-oculaire, un 3ème sabot est situé sur le support de la lunette, au niveau de la queue d'aronde supérieure (opposée à la queue d'aronde de fixationà la monture). Il s'agit donc de 3 bases multifonctions à fixation ou dégagement rapide, qui peuvent être utilisées pour connecter divers accessoires de type lunette-guide ou chercheur pour l'astrophotographie.

Un support de fixation en queue d'aronde de type Losmandy 3" (largeur 76 mm / longueur 300 mm) équipe la lunette pour pouvoir le fixer solidement sur votre monture équatoriale, dotée, elle aussi, d'un support aronde Losmandy.

Une poignée de transport ergonomique équipe également le corps de la lunette.

La lunette est livrée dans un coffret adapté, en tissu Oxford.

Caractéristiques : Voir l'onglet "Fiche Technique"

VIDEO DE PRESENTATION-1            VIDEO DE PRESENTATION-2

Images des Utilisateurs

Téléobjectif / lunette livré seul avec son support de fixation en queue d'aronde de type Losmandy.
