Collimateur électronique OCAL version 4.0

La collimation (réglage des miroirs) d'un télescope réflecteur (Newton ou Cassegrain), est un paramètre crucial que tout astronome amateur doit résoudre.

Ce produit permet de collimater les télescopes de type Newton ou Cassegrain.

Le collimateur OCAL version 4.0 permet une collimation rapide, précise et simple : il est également adapté pour l'astronome amateur débutant, souvent peu familier des réglages des miroirs.

Pourquoi passer de la version 3.0 Max à la version 4.0 : le 3.0 Max n'est pas parfait. Son corps "volumineux" et son poids "élevé" le rendent extrêmement sujet à une diminution de la précision. Pour surmonter ces problèmes, l'équipe OCAL a passé deux ans dans la recherche et le développement. Par rapport à l'OCAL 3.0 Max, la version 4.0 n'a qu'une légère réduction de l'ouverture, mais elle apporte plus d'avantages comme suit :

• Innovation sur la qualité d'image : équipé de pixels plus gros et de technologie CMOS avancée, la version 4.0 dépasse le 3.0 Max en termes de qualité d'image et de netteté. Il peut capturer les détails plus précisément et le rendu de l'image est plus réaliste.
• Optimisation d'affichage : adoptant une conception de rapport d'écran 4:3, par rapport au rapport 16:9, il peut afficher plus efficacement l'aspect interne de l'autre côté du télescope, offrant aux utilisateurs des angles d'observation de plus en plus intuitifs.
• Mise à niveau de la stabilité : poursuivant le processus 3A et la technologie d'assemblage de haute précision du 3.0 MAX, avec un volume plus petit et un poids moindre, il améliore encore la stabilité du produit. Il n'a pas peur des légères collisions et des secousses lors d'une utilisation quotidienne et la précision d'étalonnage reste cohérente.
• Amélioration de l'apparence : un cercle de marquage soigneusement conçu, permet à l'utilisateur d'identifier plus clairement la surface réfléchissante de l'outil de calibration, ce qui rend l'opération plus pratique et efficace.
• Prix moindre : tout en garantissant les performances de base, son coût a été réduit.

L'utilisation de l'OCAL est simple : dans un premier temps, il convient d'étalonner divers cercles concentriques représentant chacun l'image formée à la sortie du porte-oculaire par votre instrument. Un premier cercle indique l'entrée du porte-oculaire, il faut alors le positionner géométriquement. Ensuite un cercle (vert sur la photo) représente le miroir secondaire et à l'intérieur de celui-ci un autre cercle (rouge) indique l'image du miroir primaire. Le cercle bleu est ici l'entrée du porte-oculaire avec la caméra OCAL au milieu. Il faut d'abord régler le miroir secondaire, puis le miroir primaire pour avoir au final un alignement des 2 miroirs. Le tout prend moins de 5 minutes avec de l'habitude. Exercez-vous de jour dans les premiers temps ; vous pouvez aussi ajouter une feuille blanche à l'opposé du porte-oculaire, de l'autre côté du miroir secondaire, pour mieux visualiser chaque surface réfléchissante.

La fixation par filetage M42 permet d'éviter les erreurs d'orthogonalité (tilt), le capteur de la caméra est alors perpendiculaire à l'axe optique. L'Ocal est un outil très appréciable sur les grands Dobsons où il est délicat d'actionner les vis de collimation à bout de bras, alors positionné derrière l'oculaire. Avec l'OCAL, tout est visualisable sur un écran. Dernier point : chaque Ocal 4.0 est réglé en usine au niveau du tilt (compensation du défaut d'orthogonalité du capteur par un "tilt" des lentilles) ce qui permet d'obtenir une plus grande précision de la mesure.

Les cercles de centrage colorés peuvent être sélectionnés et ajustés à l'aide du logiciel fourni. Le logiciel contrôle également la largeur des lignes des cercles ainsi que le contraste et l'exposition de l'image en temps réel. Enfin et surtout, un fondu croisé peut être activé et tourné à l'aide du logiciel. De cette manière, toutes les zones importantes pour le réglage peuvent être focalisées et alignées de manière concentrique avec une grande précision. L’alignement du réticule peut être utilisé pour évaluer l’alignement exact de l’araignée du miroir secondaire.

TRES IMPORTANT : Chaque capteur, dans chaque caméra, dispose d'une position très précise, il faut la renseigner au moment de la première ouverture du logiciel. Ouvrez le fichier Excel présent avec les pilotes (drivers) qui comprend le numéro de série de votre Ocal... et la position précise du centre du capteur. Insérez alors la ligne de coordonnées dans le logiciel. Téléchargement du fichier et du logiciel sur le site d'OCAL. Compatible Windows ou Android, utilisable à partir de Windows 7 et plus, ou bien sous Android version 12 minimum.

Cette fonction d'assistance à la collimation permet l'affichage du résultat en temps réel. Vous pouvez également utiliser la fonction de capture d'écran pour enregistrer le résultat de la collimation.

L'OCAL V4.0 c'est :

• Collimater votre instrument en seulement 4 étapes
• Une compatibilité avec les télescopes de type Newton ou Cassegrain
• Vérifier si la marque centrale sur le miroir principal est correctement centrée ou pas
• Un capteur très sensible pour opérer dans des conditions de faible luminosité
• Une image nette et contrastée
• Un temps de pose désormais divisé par 20 par rapport aux modèles précédents
• Bénéficier d'un haut niveau de précision des pixels, adapté aux Newton à partir d'un F/D=4,5
• Un filetage T2 (M42 mm x 0,75 mm) pour minimiser les erreurs d'alignement optique lors de l'installation
• Une utilisation sous Windows et Android (version 12 et plus)

Inclus dans la livraison :

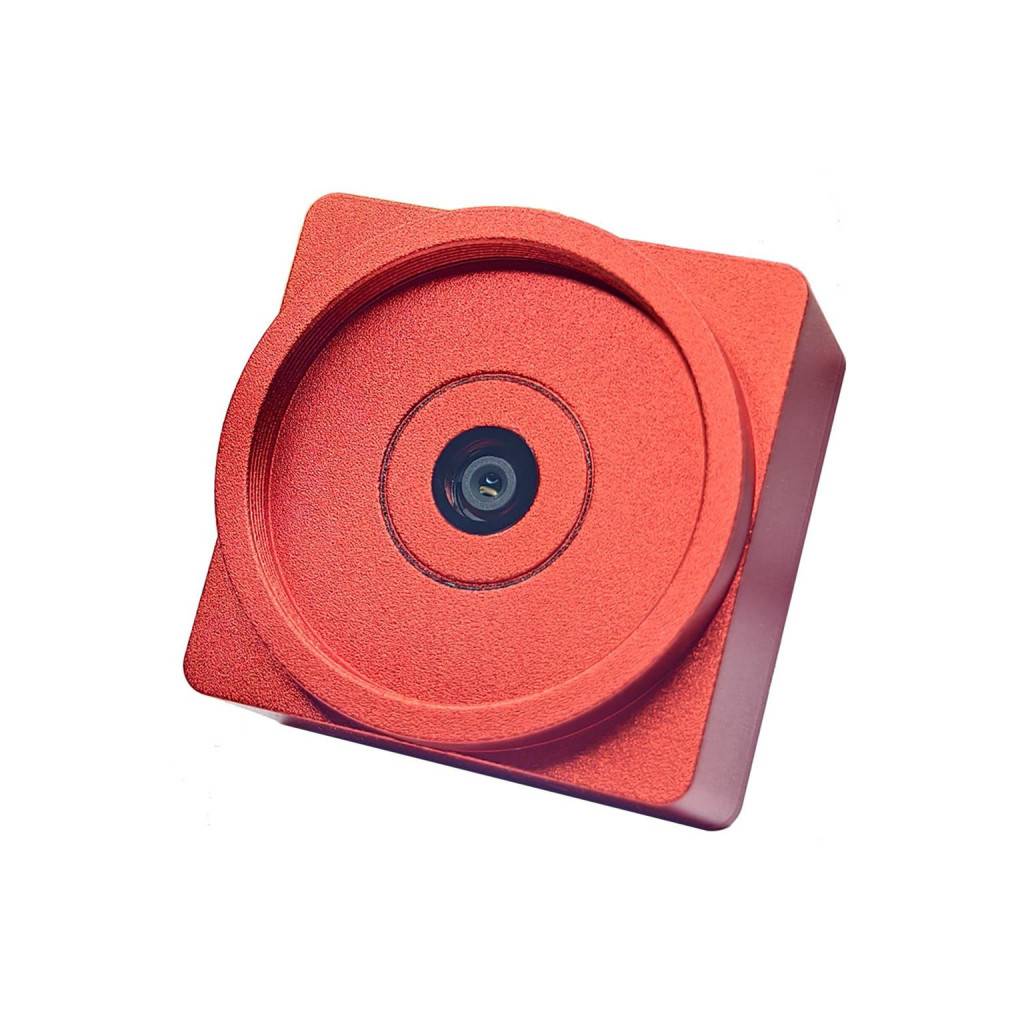

• 1x Caméra OCAL 4.0
• 1x Câble USB (1,5 m)
• 1x Filetage femelle M42 x 0,75 mm
• 1x Adaptateur OTG pour contrôle via votre tablette ou smartphone (Androïd)
• 1x Adaptateur T2-vers M48 mm
• 1x Nez au coulant 31,75 mm
• 1x Capot de protection

VIDEO DE PRESENTATION-1  / UTILISATION

Les photos et descriptions (techniques et éléments fournis) sont maintenues à jour au maximum de nos capacités, il peut cependant arriver que les fournisseurs modifient certains éléments sans préavis.
